防水試驗箱結構介紹

發布時間：2022.09.24

信息摘要：

我們上文提到的IPX34防水試驗箱結構介紹的一部分，下面是防水試驗箱的下半部分。

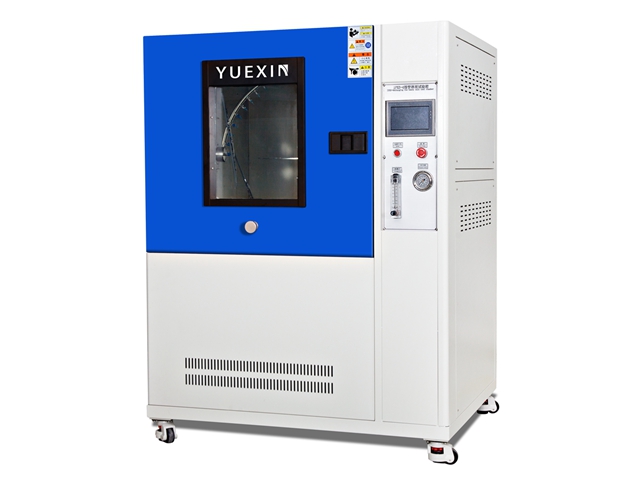

讓我們來看看防水試驗箱的門，門的外殼采用藍色噴漆，上面有透明鋼化玻璃材質的玻璃窗。箱內還安裝了玻璃窗，箱內也安有LED照明燈，目的是讓操作人員更清楚地看到內箱的測試情況，以便更加好地記錄。LED照明燈的正下方安有樣品電源插座，樣品電源可通過系統控制，方便一些樣品測試。

內箱中間放置的是測試擺管。之所以叫擺管，是因為擺管需要在測試過程中擺動進行測試。擺管形狀為半圓形，噴嘴均勻分布，噴孔直徑為0.4mm，每個孔之間的距離為50mm。（嚴格依據GB4208標準設計)根據試驗標準，被試樣品應與噴水孔間隔為200mm max，唯有這樣，測試樣品才能更均勻、更準確。

與立柱式防水試驗箱相同，該防水試驗箱的擺管也是可拆卸的。不同的是，測試IPX3與IPX4的噴嘴數量不一樣，但為了方便測試，我們改進了設計本身，只需要更換針頭來改變測試水平。為了確保管道的正常擺動，我們在軸的相對位置安裝了一個量角器。

再來看看擺管正下方的位置，就是放置測試樣本的轉臺，轉臺材料由SUS304不銹鋼制成。SUS304不銹鋼具有良好的耐腐蝕性。由于測試樣品的高度與噴水孔之間應有相應的距離固定值，因此轉臺的高度可以手動調節。此外，轉臺還可以呈現三種旋轉方式，使測試更加準確。我們還可以清楚地看到，內箱出水口有一層網狀過濾層，旨在阻止樣品或其他雜物流入儲水箱，當儲水箱回流到針孔時，堵塞針孔的噴水。

說到過濾層，防水試驗箱后面還有一個過濾器。過濾器的功能是過濾和灌輸到防水試驗箱中的自來水雜物。測試設備時使用自來水的原因是自來水雜質不多。上文中還提到了噴水孔的孔徑為0.4mm，如果水中雜物過多，會造成噴嘴堵塞，不僅會縮短噴嘴的使用壽命，還會消耗更多的針嘴原料。

以上是IPX34防水試驗箱下半部分結構內容，廣州岳信儀器有限公司專業從事防水測試設備多年，一直在精心制造和生產產品，為客戶服務。更多詳情請咨詢我們的服務熱線:1814745129，有專業客服人員會為您解答。

岳信儀器-專注于氣密性檢測儀的研發和生產，期待與您的每一次溝通。

本文為廣州岳信儀器有限公司原創文章，未經許可，不得轉載。
